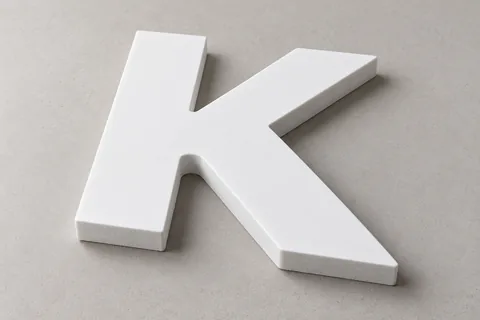

Контурная деталь
Наружная форма и сквозные отверстия.
Укажите фактическую толщину.
Обработка материалов · Услуга · По вашему заданию
Фрезеровка ПВХ в Красноярске
Фрезеровка листового ПВХ для букв, панелей, трафаретов и сборных деталей. Выполняем контур, отверстия и согласованные выборки с учётом свойств листа. Для расчёта обработки в Красноярске пришлите чертёж, материал, толщину и количество деталей.
- Материал
- Только ПВХ указанной марки и толщины
- Рез
- Внешний контур и внутренние отверстия
- Выборки
- Пазы, карманы и фаски по чертежу
- Сборка
- Посадки проверяются по фактической толщине
Стоимость и срок определим по параметрам вашего заказа.
Материалы, конструкция и детали
Варианты изготовления
Операция
4 вариантовПазы для сборки
Прорези под ответные элементы.
Нужны размеры ответной детали и посадка.

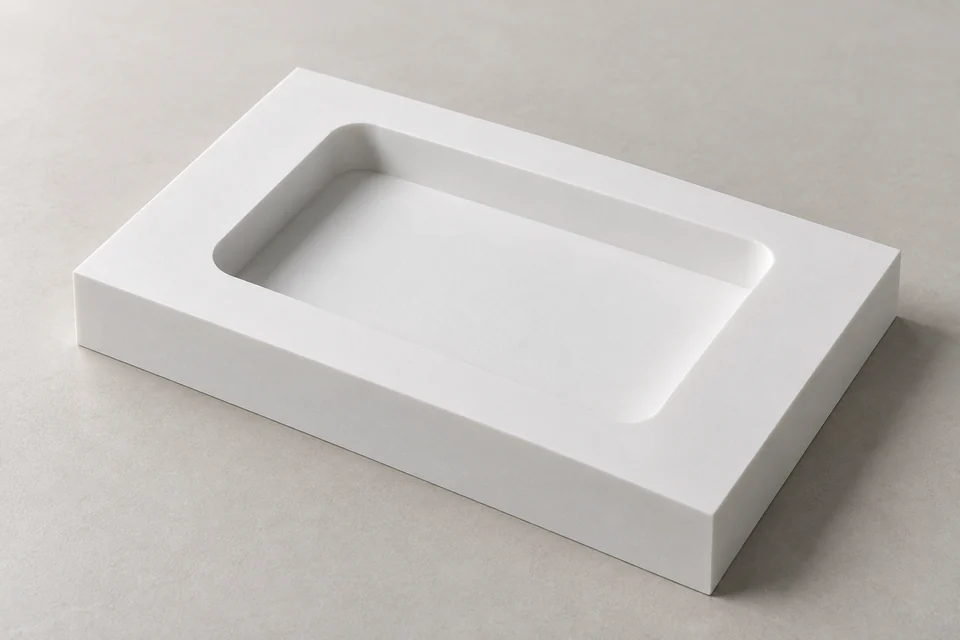

Выборка по глубине
Неглубокий карман внутри листа.
Укажите остаточную толщину.

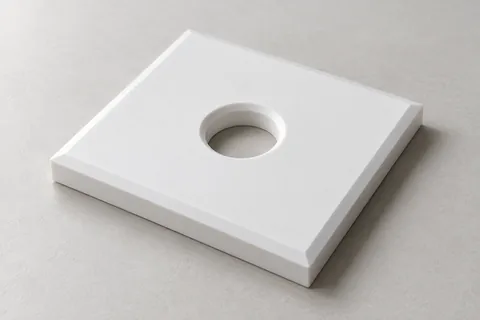

Фаска или обработка края
Форма кромки задана отдельно от контура.
Отметьте видимые стороны.
Что входит в результат
Фрезерованные детали из ПВХ по согласованному файлу.
- ПВХ не направляется на лазерную резку.
- Тонкие перемычки и большой свободный лист требуют проверки на жёсткость.
Основные характеристики
| Изделие / работа | Фрезеровка ПВХ |
|---|---|
| Размеры и конструкция | Габарит, фактическая толщина ПВХ, ширина штриха, отверстия и пазы. |
| Основа | ПВХ |
| Комплектность | По выбранным вариантам и согласованному составу, без автоматического включения монтажа. |
Для расчёта и изготовления
- Марка и толщина ПВХ, замкнутые контуры, количество и требования к торцу.
- Замкнутые векторные контуры 1:1 без дублей и самопересечений; единицы измерения указаны.
- Отдельные слои для сквозного реза, отверстий, выборок и текста; глубины обозначены на чертеже.
- Указать материал, толщину, лицевую сторону, направление фактуры и количество.
- Для соединений приложить сопрягаемую деталь либо размеры посадки; для сложного рельефа требуется отдельная оценка модели и оборудования.
- Габарит, фактическая толщина ПВХ, ширина штриха, отверстия и пазы.
- Длина × ширина детали и фактическая толщина листа; размер заготовки указывают отдельно.
- Диаметры отверстий, ширина и глубина пазов, расположение карманов и размер фаски.
- Для внутреннего угла учитывают радиус фрезы: острый прямоугольный угол не получается автоматически.
- Посадочные размеры и допуски назначают по сопряжению; универсальную точность без проверки детали не обещаем.
Что проверяем
- Габариты и положение отверстий относительно выбранной базы.
- Состояние кромки, сколы, следы перегрева и сохранность защитного слоя.
- Глубина выборок и посадка пробного соединения.
- Количество, маркировка деталей и сохранность тонких перемычек.
Вопросы по изделию
Что нужно прислать для расчёта?
Марка и толщина ПВХ, замкнутые контуры, количество и требования к торцу.
Что определяет исполнение?
Габарит, фактическая толщина ПВХ, ширина штриха, отверстия и пазы.
Как согласовывается комплектация?
Зафиксируем выбранные материалы, операции, количество и способ передачи результата. Монтаж и дополнительные работы согласуем по вашей задаче.
