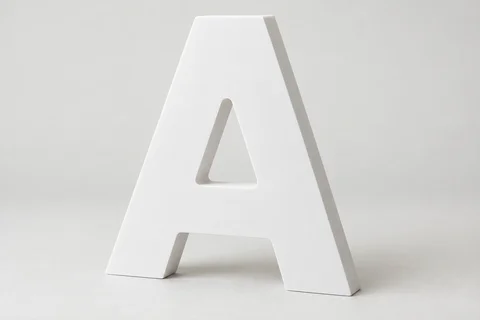

Подходит для плоских букв, подложек и панелей. Вспененная структура и малая жёсткость тонкого листа требуют внимания к креплению заготовки и тонким перемычкам.
Обработка материалов · Услуга · По вашему заданию
Фрезерная резка в Красноярске
Вырежем детали из ПВХ, акрила, композита и фанеры по вашему файлу. Контуры, отверстия и пазы — с учётом кромки и посадок для сборки. Для расчёта обработки в Красноярске пришлите чертёж, материал, толщину и количество деталей.
- Материалы
- ПВХ, акрил, композит, фанера; другие основы по составу
- Операции
- Сквозной рез, отверстия, паз, выборка, фаска
- Размеры
- Чистовой контур и фактическая толщина листа
- Сборка
- Посадки, глубины и видимая сторона
Стоимость и срок определим по параметрам вашего заказа.
Материалы, конструкция и детали
Настройте свой вариант
Материал детали

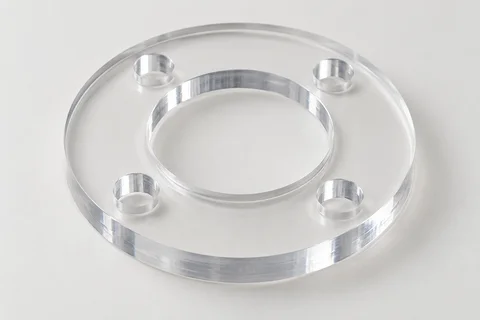

Используется для прозрачных деталей, букв и элементов оформления. Фрезерованный торец не становится зеркально прозрачным автоматически; дополнительную обработку обсуждают отдельно.

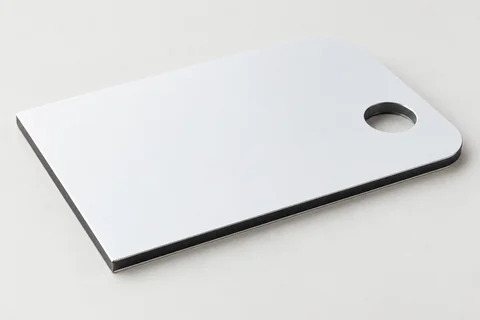

Подходит для подложек, панелей и облицовочных деталей. У сквозного реза и паза под сгиб различаются назначение и глубина обработки.
Используется для упаковки, шаблонов, декоративных и сборных деталей. Слойность, направление волокон и сорт влияют на край и мелкие элементы.

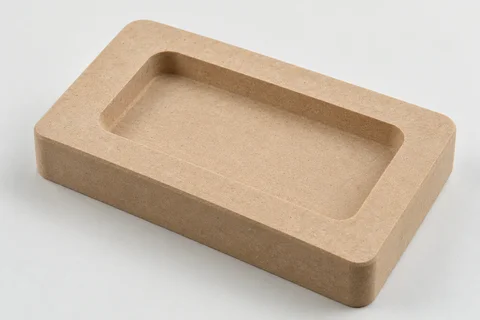

Однородная структура помогает формировать контур и выборки, однако режим зависит от конкретной плиты и её назначения. Возможность обработки уточняют до включения в заказ.
Толщину и марку материала укажите в запросе. МДФ и другие древесные плиты проверим по образцу.
Необходимые операции

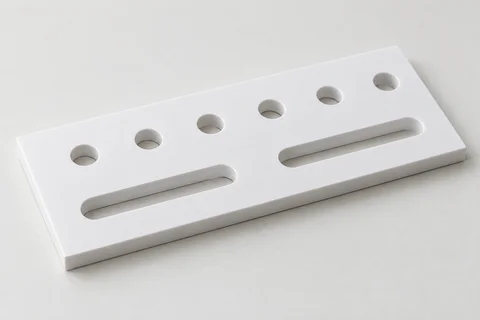

Крепёжные и декоративные отверстия делают вместе с контуром. Малый диаметр и близость к краю могут требовать другого инструмента или изменения геометрии.

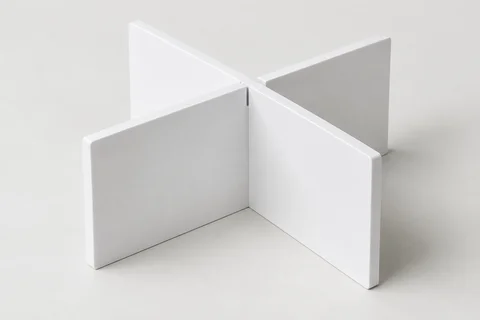

Паз может быть сквозным либо иметь заданную глубину. Его ширина должна учитывать не только номинальную толщину вставляемой детали, но и реальный материал.

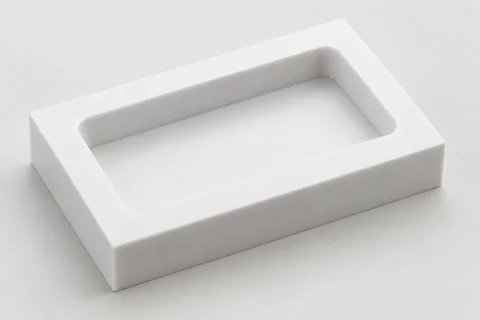

Часть материала снимается внутри ограниченного поля. Дно, радиусы углов и остаточная толщина важны для прочности и последующей установки элемента.

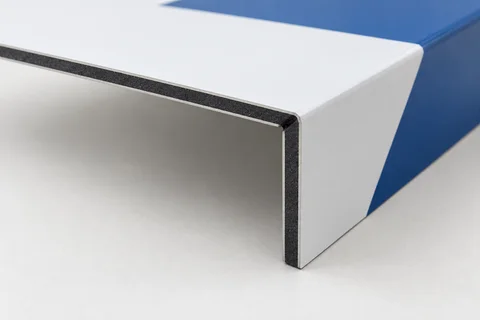

Обработка обратной стороны позволяет подготовить линию сгиба. Геометрия паза определяется конструкцией панели, поэтому это отдельная операция, а не обычный сквозной рез.

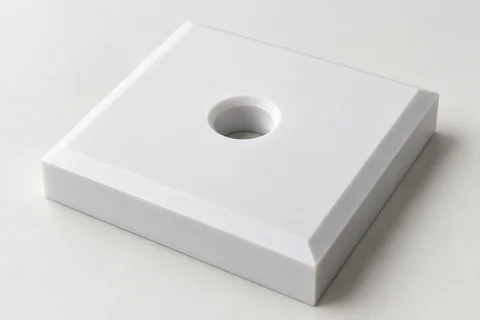

Дополнительный проход снимает острую грань или формирует заданный профиль. Декоративная и сборочная фаски имеют разные требования.

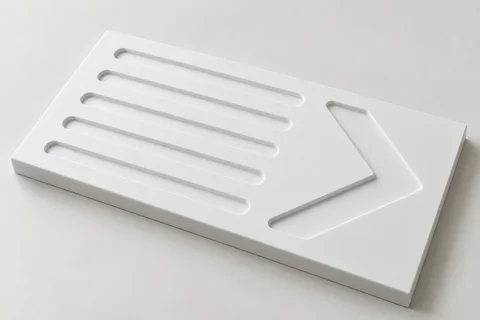

Инструмент формирует линии либо углубление по поверхности. Это механическая обработка с собственным радиусом и следом, отличная от лазерной гравировки.
Небольшая выборка у внутреннего угла позволяет прямоугольной ответной детали войти в паз.
Формирует внешний периметр и внутренние вырезы на всю толщину. Порядок обработки выбирают так, чтобы деталь не сдвинулась после отделения от листа.
Можно сочетать несколько операций. Паз под сгиб относится только к алюминиевому композиту.
Состав деталей
Изготавливается по готовому контуру. Важны внешний размер, кромка и сохранность поверхности без дополнительных сопряжений.
Элементы имеют общую систему пазов, отверстий и соединений. Маркировка и последовательность сборки помогают не перепутать внешне похожие детали.
Назначение детали
Дополнительные требования
Посадки, видимую сторону и качество кромки отметьте на чертеже.
Что входит в результат
Обработанные детали по согласованным контурам и операциям; сборка — отдельный состав работ.
- Внутренний угол после фрезы имеет радиус; для прямоугольной вставки нужен соответствующий узел.
- Паз под сгиб композита относится к композиту, а не ко всем листовым материалам.
Основные характеристики
| Входной файл | Векторный контур с обозначенным масштабом |
|---|---|
| Операции | Контур, отверстия, пазы по задаче |
| Материал | Название и фактическая толщина |
| Допуски | Согласуются для конкретных сопряжений |
Для расчёта и изготовления
- Замкнутые векторные контуры 1:1 без дублей и самопересечений; единицы измерения указаны.
- Отдельные слои для сквозного реза, отверстий, выборок и текста; глубины обозначены на чертеже.
- Указать материал, толщину, лицевую сторону, направление фактуры и количество.
- Для соединений приложить сопрягаемую деталь либо размеры посадки; для сложного рельефа требуется отдельная оценка модели и оборудования.
- Длина × ширина детали и фактическая толщина листа; размер заготовки указывают отдельно.
- Диаметры отверстий, ширина и глубина пазов, расположение карманов и размер фаски.
- Для внутреннего угла учитывают радиус фрезы: острый прямоугольный угол не получается автоматически.
- Посадочные размеры и допуски назначают по сопряжению; универсальную точность без проверки детали не обещаем.
Что проверяем
- Габариты и положение отверстий относительно выбранной базы.
- Состояние кромки, сколы, следы перегрева и сохранность защитного слоя.
- Глубина выборок и посадка пробного соединения.
- Количество, маркировка деталей и сохранность тонких перемычек.
Вопросы по изделию
Можно резать по фотографии?
Фото помогает описать форму, но для точной детали нужен подготовленный контур. Его разработка обсуждается отдельно.
Получится острый внутренний угол?
Вращающийся инструмент оставляет радиус. Если угол важен для сборки, его конструктивное решение согласуют заранее.
Можно обработать мой материал?
Да, возможность оценим после уточнения состава, толщины и состояния листа. Неизвестная основа требует проверки.
