Схема с легендой
План, номера помещений и условные обозначения в одном поле.
Передать актуальную планировку и перечень помещений.
Визуальная навигация · Изготовление на заказ
Схемы этажей в Красноярске
Схема этажа показывает расположение помещений и помогает связать номера кабинетов с реальным планом. Положение «Вы здесь» и разворот схемы привязывают к точке установки. Для заказа в Красноярске нужны названия зон, схема маршрутов и места крепления — по ним согласуем формат и читаемость указателей.
- Основа макета
- Актуальный план этажа
- Содержание
- Помещения, номера, легенда и ориентиры
- Ориентация
- По положению зрителя
- Компоновка
- Схема отдельно либо со справочником
Стоимость и срок определим по параметрам вашего заказа.
Материалы, конструкция и детали
Варианты изготовления
Состав схемы этажа
2 вариантовСхема со справочником
План дополнен алфавитным или функциональным списком объектов.
Согласовать, что ищут по названию, а что по номеру.
Точки размещения

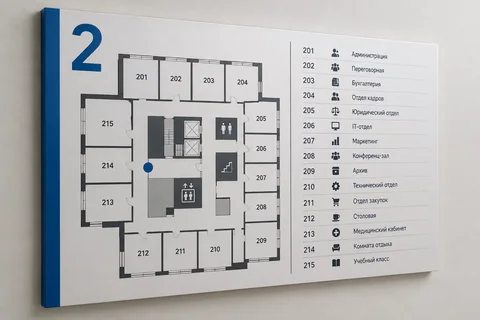

2 вариантовСерия по этажу
Для нескольких точек подготовлены собственные ориентации и отметки.
Проверить маршрут от каждой точки чтения.
Одна точка установки
Один разворот схемы с единственной отметкой «Вы здесь».
Показать точное место панели на плане.
Что входит в результат
Оформленная схема этажа на панели с утверждённой нумерацией и монтажной привязкой.
- Перепланировки и названия помещений проверяет заказчик до печати.
- Для разных мест установки могут потребоваться разные ориентации одной схемы.
Основные характеристики
| Исходник | Актуальный план этажа |
|---|---|
| Содержание | Помещения, проходы, легенда и отметка положения |
| Ориентация | Под конкретную точку размещения |
| Обновление | При изменении планировки или названий |
Для расчёта и изготовления
- План этажей или территории и перечень объектов.
- Точки установки, тексты, пиктограммы и направления.
- Видимый размер поля, высота текста и дистанция чтения.
- Одна или две стороны и положение стрелок.
- Для подвесного/консольного изделия — вынос, высота и свободный проход.
Что проверяем
- Верная стрелка из конкретной точки установки.
- Единые названия, номера и иерархия текста.
- Читаемость и возможность обновления полей.
Вопросы по изделию
Можно использовать чертёж БТИ?
Он может быть подосновой, но его сверяют с фактической планировкой и адаптируют для посетителя.
Подойдёт один план для разных входов?
Нужно проверить ориентацию и отметку текущей точки; иногда требуются отдельные версии макета.
Это план эвакуации?
Нет. Схема этажа решает задачу обычной навигации; эвакуационный документ готовят по отдельным данным и требованиям.
